LX(HL)型彈性柱銷聯軸器
點擊:次
|

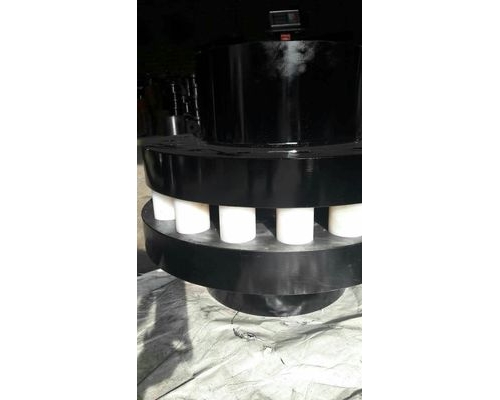

HL,HLL(LX,LXZ)彈性柱銷聯軸器
|
|
|
|
|
|
產品說明
|
|
|
|
HL,HLL(LX,LXZ)彈性柱銷聯軸器
|
|
特點：具有微量補償性能，結構簡單，容易制造， 換柱銷方便，性，適用于有軸向竄動，起動頻繁，正反轉的軸系傳動，不適用于工作性要求的部位，不宜用于高速、重載及有強烈沖擊振動的軸系傳動，安裝精度低的軸系亦不應選用。
HL(LX)型--基本型；
HLL(LXZ)型--帶制動輪型；
HL、HLL(LX、LXZ)型(帶制動輪）彈性柱銷聯軸器的參數及主要尺寸：(GB/T 5014-85<2003>) mm
|
型號
|
公稱轉矩
N.m
|
軸孔直徑
d1,d2,dz
|
軸孔長度L、L1
|
D
|
S
|
D0
|
B
|
質量
kg
|
|
Y,J,J1,Z
|
|
HL
|
HLL
|
HL
|
HLL
|
HL
|
HLL
|
|
HL1
(LX1)
|
-
|
160
|
12-24
|
27-52
|
-
|
90
|
2.5
|
--
|
--
|
2
|
--
|
|
HL2
(LX2)
|
HLL1
(LXZ1)
|
315
|
20-35
|
38-82
|
38-82
|
120
|
2.5
|
200
|
85
|
5
|
11
|
|
HL3
(LX3)
|
HLL2/HLL3
(LXZ2/LXZ3)
|
630
|
30-48
|
60-112
|
60-112
|
160
|
2.5
|
200/315
|
85/132
|
8
|
14/25
|
|
HL4
(LX4)
|
HLL4/HLL5
(LXZ4/LXZ5)
|
1250
|
40-63
|
84-142
|
84-142
|
195
|
3
|
315/400
|
132/168
|
22
|
40/59
|
|
HL5
(LX5)
|
HLL6/HLL7
(LXZ6/LXZ7)
|
2000
|
50-75
|
107-142
|
84-142
|
220
|
3
|
400/500
|
168/210
|
30
|
69/91
|
|
HL6
(LX6)
|
HLL8/HLL9
(LXZ8/LXZ9)
|
3150
|
60-85
|
107-172
|
107-172
|
280
|
4
|
400/500
|
168/210
|
53.4
|
88/113
|
|
HL7
(LX7)
|
HLL10/HLL11
(LXZ10/LXZ11)
|
6300
|
70-110
|
107-212
|
107-212
|
320
|
4
|
500/630
|
210/265
|
98
|
156/189
|
|
HL8
(LX8)
|
HLL12
(LXZ12)
|
10000
|
80-125
|
167-212
|
132-212
|
360
|
5
|
630
|
265
|
119
|
326
|
|
HL9
(LX9)
|
HL13
(LXZ13)
|
16000
|
100-140
|
167-252
|
167-252
|
410
|
5
|
710
|
298
|
197
|
337
|
|
HL10
(LX10)
|
HLL14/HLL15
(LXZ14/LXZ15)
|
25000
|
110-180
|
167-302
|
167-302
|
480
|
6
|
710/800
|
298/335
|
322
|
458/504
|
|
HL11
(LX11)
|
-
|
31500
|
130-220
|
202-352
|
-
|
540
|
6
|
-
|
-
|
520
|
-
|
|
HL12
(LX12)
|
-
|
63000
|
160-260
|
242-410
|
-
|
630
|
7
|
-
|
-
|
714
|
-
|
|
HL13
(LX13)
|
-
|
100000
|
190-300
|
282-470
|
-
|
710
|
8
|
-
|
-
|
1057
|
-
|
|
HL14
(LX14)
|
-
|
160000
|
240-340
|
330-550
|
-
|
800
|
8
|
-
|
-
|
1956
|
-
|
|
|
